أطلس كوبكو

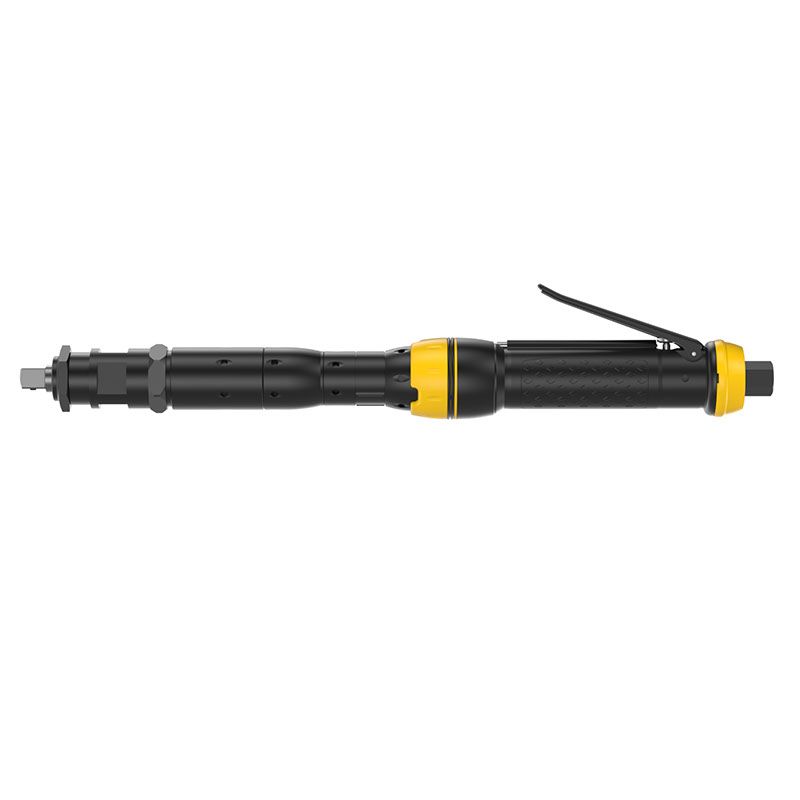

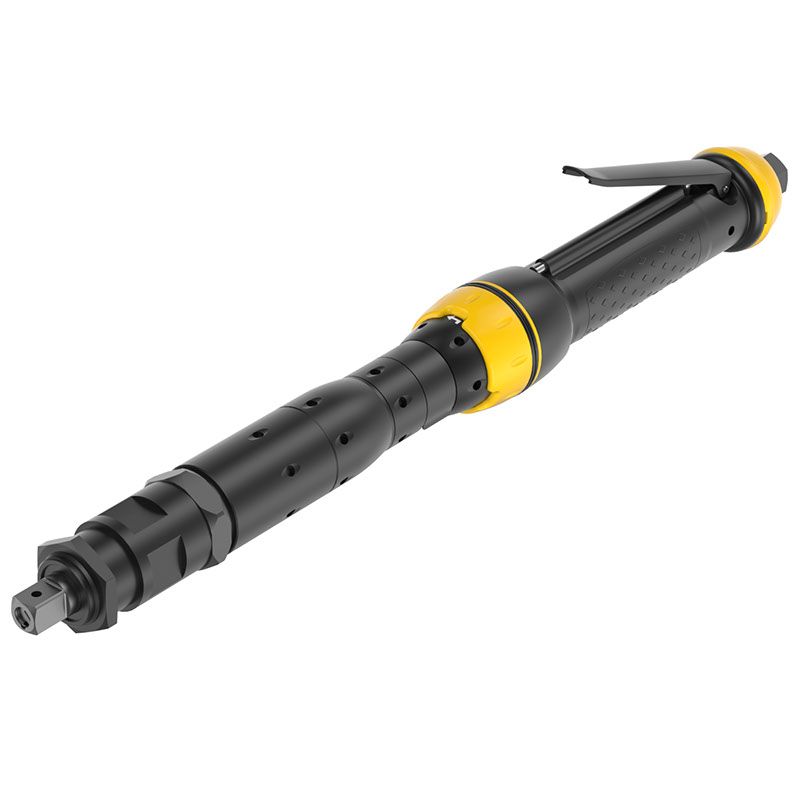

صامولة مستقيمة LTD39-2 R45-13

يستخدم مُثبّت الصواميل المستقيم LTD نفس القابض المُستخدم في مُثبّتات الصواميل بزاوية LTV. بفضل سرعة التشغيل ودقة الشد النهائي، يُوفّر هذا المُثبّت إنتاجية عالية ودقة عزم دوران لا مثيل لها، بالإضافة إلى استقلالية الوصلات. يحتوي مُثبّتات الصواميل المستقيمة LTD على وصلة قضيب رد فعل مُسنّنة، يُمكن استخدامها أيضًا لتجميع مُثبّت الصواميل بشكل ثابت.

رقم الصنف :
Straight Nutrunner LTD39-2 R45-13
الطلب (الحد الأدنى لكمية الطلب) :
1PC
قسط :
T/T
أصل المنتج :
China
لون :
Black
ميناء الشحن :
Xiamen
مهلة :
15days
وزن :
2.59kg

استفسر الآن

تفاصيل المنتج
Model Specifications

يستخدم مُثبّت الصواميل المستقيم LTD نفس القابض المُستخدم في مُثبّتات الصواميل بزاوية LTV. بفضل سرعة التشغيل ودقة الشد النهائي، يُوفّر هذا المُثبّت إنتاجية عالية ودقة عزم دوران لا مثيل لها، بالإضافة إلى استقلالية في التوصيلات. يحتوي مُثبّتات الصواميل المستقيمة LTD على وصلة قضيب رد فعل مُسنّنة، يُمكن استخدامها أيضًا لتجميع مُثبّت الصواميل بشكل ثابت.

سمات

محرك قوي

دقة عزم الدوران العالية

تصميم سلس وبسيط للمغازل المتعددة

منافذ إشارة الهواء للتشغيل المكتمل

فوائد

يوفر التصفية السريعة الوقت

إنتاجية عالية ودقة لا مثيل لها

عزم الدوران مستقل عن ضغط الهواء

سهل الاستخدام للتطبيقات الثابتة

المواصفات الفنية
إمبراطوري متري	الأبعاد والوزن
الأبعاد والوزن
خيط مدخل الهواء	1/4 بوصة
حجم البراغي	م8 ملم
مسافة CS	20 ملم
طول	450 ملم
حجم الإخراج	1/2 بوصة
حجم الخرطوم الموصى به	10 ملم
محرك مربع	1/2 بوصة
وزن	2.2 كجم
الشهادات والمعايير والتوجيهات
حاصل على شهادة EAC	نعم
تشريعات الاتحاد الأوروبي	2006/42/EC
معيار الاتحاد الأوروبي	EN ISO 11148-6:2012
اللوائح البريطانية	SI 2008/1597
المعيار البريطاني	EN ISO 11148-6:2012
عزم الدوران
أقصى عزم دوران عند 6.3 بار	33 قدمًا رطلاً
الحد الأدنى لعزم الدوران عند 6.3 بار مفصل ناعم	16 قدمًا رطلاً
نطاق عزم الدوران الأقصى	33 قدمًا رطلاً
مدى عزم الدوران الأدنى	16 قدمًا رطلاً
التصميم والوظائف
نوع النموذج	مستقيم
نوع الإخراج	مربع، ذكر
قابلة للعكس	نعم
برنامج SCIP	261b9caa-1fca-4e49-a582-9915b8a5c12d
إيقاف التشغيل	نعم
نوع المنحني/الموجي	2
الضوضاء والاهتزازات
قوة الصوت	92 ديسيبل (أ)
ضغط الصوت	81 ديسيبل (أ)
معيار الصوت	ISO15744
عدم اليقين السليم	3 ديسيبل (أ)
معيار الاهتزاز	ISO28927-2
قيمة الاهتزاز	<2.5 م/ث²
سرعة
سرعة مجانية	520 دورة/دقيقة
معلومات جوية
استهلاك الهواء بالسرعة الحرة	34 قدم مكعب في الدقيقة
أقصى ضغط عمل	100 رطل لكل بوصة مربعة
